Biofísica Final Dic 22 T1 12. Electricidad

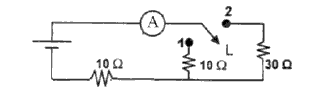

 La llave L del circuito de la figura puede moverse para hacer contacto en 1 o en 2. Se sabe que, con la llave en 1, el amperímetro indica 0,5 A. Entonces, con la llave en 2, la diferencia de potencial sobre la resistencia de  30 Ω





□ 2,5 V

□ 5 V

█ 7,5 V

□10 V

□ 15 V

□ 20 V





Llave L en 1



V = R I (Ley de Ohm)



Donde

V = tensión de la fuente

R = resistencia total del circuito

I = intensidad de corriente = 0,5 A



R1 y R2 en serie

R = R1 + R2 = 10 Ω + 10 Ω = 20 Ω



Reemplazando

V = 20 Ω 0,5 A = 10 V



Llave L en 2



V = R I (Ley de Ohm)



Donde

V = tensión de la fuente = 10 V

R = resistencia total del circuito

I = intensidad de corriente



R1 y R3 en serie

R = R1 + R3 = 10 Ω + 30 Ω = 40 Ω





Reemplazando y despejando I

I = V / R = 10 V / 40 Ω = 0,25 A



Reemplazando la ley de Ohm en R3

V3 = I R3 = 0,25 A 30 Ω = 7,5 V
