Biofísica 2 Fluidos (20) 41. Fluidos reales



Encuentre la resistencia equivalente que presentan tres caños que tienen la misma resistencia hidrodinámica R, cuando se conectan:



a) En serie.

  Req = R + R + R = 3R (resistencia equivalente serie)



b) En paralelo.



1 / Req = 1/R + 1/R + 1/R = 3/R

Req = R/3 (resistencia equivalente paralelo)

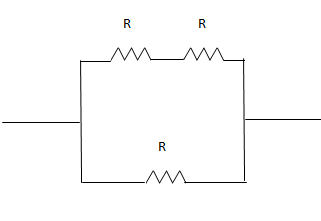

c) Dos en serie y luego en paralelo con el tercero.



Dos en serie

Req1 = R + R = 2R

Dos en serie + uno en paralelo

1/Req2 = 1/Req1 + 1/R = 1/(2R) + 1/R = 3/2 (1/R)

Req2 = 2/3 R (Resistencia equivalente serie + paralelo)



d) Dos en paralelo y luego en serie con el tercero



Dos en paralelo

1/Req1 = 1/R + 1/R = 2/R

Req1 = R/2

Dos en paralelo + la tercera en serie

Req2 = R + R/2 = 3/2 R (Resistencia equivalente paralelo + serie)
